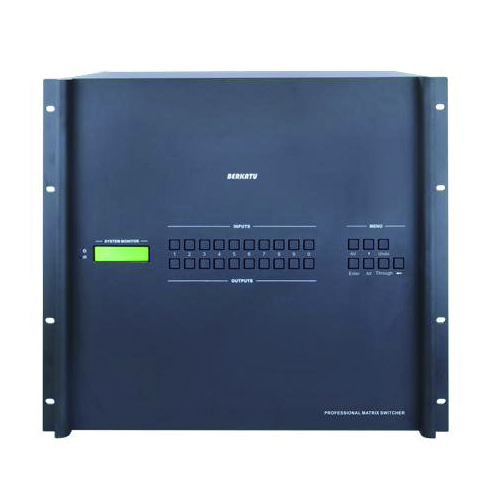

64X64混合插卡音视频处理器
支持36种分辨率，灵活设置，配合不同的输入输出设备提供最大兼容性
产品参数控制部件 | |||
串行控制口 | 9P RS232母头连接器 | 针脚配置 | 2=TX，3=RX，5=GND |
面板机箱结构 | 可插拔信号卡 | 前面板控制 | 触摸按键 |
协议 | TCP/IP | ||
常规 | |||
电源 | 100VAC～240VAC 50/60Hz | 相对湿度 | 10%～90% |
工作温度 | -10～+40℃ | 最大功耗 | 550W |
机箱尺寸 | 不带挂耳： 437x317x444mm(10U) 带挂耳： 483x317x444mm(10U) | 重量 （不含任何信号卡） | 8Kg |

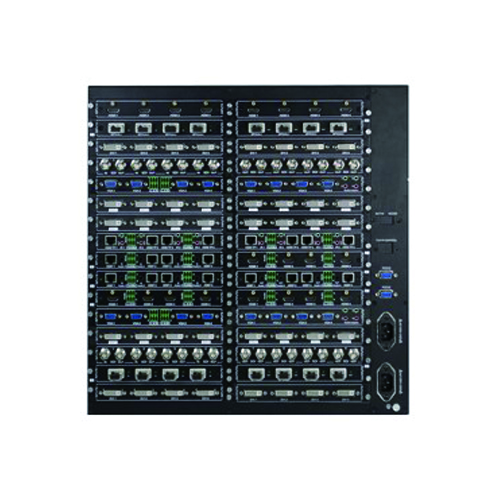

信号卡分类
根据不同场合及不同用户的需求，支持多类型信号卡，分为输入信号卡与输出信号卡。
混合矩阵输入信号卡：
技术参数 型号 | 输入端口数 | 信号端口 | |||
4I-DV DVI信号卡 | 4 | DVI-D，兼容HDMI | |||
4I-SD SDI信号卡 | 4 | SDI(每一路各带一路SDI环出) | |||
4I-UH 4K信号卡 | 4 | HDMI &模拟音频 | |||
4I-BT 4K信号卡 | 4 | HDBT &立体声音频&RS232 | |||
4I-UF 4K信号卡 | 4 | 光纤OPTICAL | |||
4I-HS 无缝信号卡 | 4 | HDMI&模拟音频 | |||
4I-DS 无缝信号卡 | 4 | DVI-I接口，兼容模拟信号 | |||
4I-SS 无缝信号卡 | 4 | SDI(每一路各带一路SDI环出) | |||
4I-VA 无缝信号卡 | 4 | VGA& 双声道立体声音频 | |||
4I-AV 无缝信号卡 | 4 | CVBS&模拟音频 | |||
混合矩阵输出信号卡：
技术参数 型号 | 输出端口数 | 信号端口 |
4O-VG VGA信号卡 | 4 | VGA& 双声道立体声音频 |
4O-SD SDI信号卡 | 4 | SDI，每组带有2路SDI |
4O-UH 4K信号卡 | 4 | HDMI &模拟音频 |
4O-BT 4K信号卡 | 4 | HDBT &立体声音频&RS232 |
4O-UF 4K信号卡 | 4 | OPTICAL |
4O-HS 无缝信号卡 | 4 | HDMI &模拟音频 |
4O-DS 无缝信号卡 | 4 | DVI-I接口，兼容模拟信号 |
4O-SS 无缝信号卡
| 4 | SDI，每组带有2组SDI |
4O-AV 无缝信号卡 | 4 | CVBS&模拟音频 |
系统联接图：
产品描述产品介绍
LMX64-N混合插卡矩阵切换器是一款高性能的音视频信号专业切换设备，兼容不同信号类型输入/输出信号卡，用于多个信号输入输出交叉切换，提供独立的视频信号和音频平衡/非平衡输入、输出端子，每路视频信号、音频信号、音视频信号单独传输、单独切换，使信号传输衰减降至最低，图像和声音信号能高保真输出。可以任意搭配各类无缝信号卡包括：（DVI/HDMI/SDI/VGA/C-VIDEO）、4Kx2K信号卡（HDMI/HDBT远传/光纤OPTICAL）等，结合不同信号卡功能可以解决综合视听的问题。
本产品主要应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等场合。本产品带有断电现场保护、音视频同步或单独切换等功能，并具备RS232通讯接口和 TCP/IP控制，可以方便与外接控制键盘、个人电脑、遥控系统或各种远端控制设备配合使用。
产品特点
l 矩阵箱体需可配置输入/输出信号卡的模块化矩阵主机，最大可支持64x64路的音视频信号切换卡接口，支持热插拔；
l 采用FPGA架构，内部自建核心运算机制，无内嵌操作系统；
l 总线交换技术，每路信号采用单独与用通道进行传输，保证所有信号图像的实时显示；
l 倍频倍线技术，对图像信号进行倍线缩放、倍频增强显示；
l 每张板卡含有4路信号接口，支持CVBS、YPbPr、VGA、DVI、HDMI、3G/HD/SD-SDI等信号无缝任意输入输出切换传输，兼容HDCP，支持内置EDID管理和手动EDID学习功能；
l 支持36种分辨率，灵活设置，配合不同的输入输出设备提供最大兼容性；
l 支持OSD自定义字符叠加画面显示功能，可以对任意输入通道在左上、左下、右上、右下等位置叠加显示自定义中文内容，可设置叠加透明度；
l 主机支持HDMI 1.4a标准，可通过跟换板卡实现4K、3D信号输入输出；
l 支持当前设备输入输出通道状态查询功能；
l 支持20个场景保存和调用功能，支持群切功能；
l 控制方式需支持前面板触控按键、遥控器、RS-232串行通讯、LAN网络控制等多种控制方式，支持本地和远端（中控&软件）控制方式，支持前面板锁定功能；
l 矩阵主机及信号板卡满足长时间无故障满负荷连续工作，支持7*24小时不断电运行；
