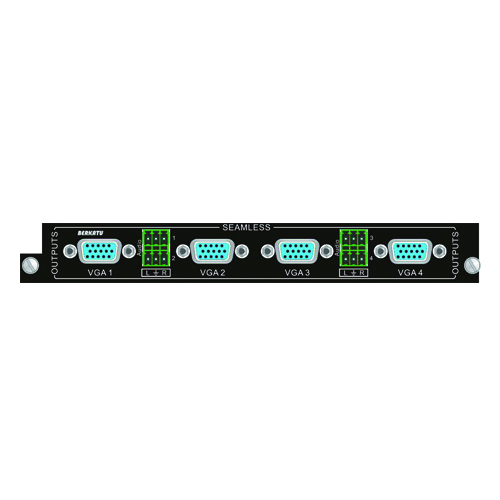

4路VGA信号无缝输出卡
支持外嵌音频，且音视频同步
产品参数视频输出 | 音频输出 | ||
输出信号 | 4路VGA信号 | 输出信号 | 4路模拟音频信号 |
输出连接器 | 15P D型母端口 | 输出连接器 | 3P插拔接线端子 |
切换类型 | 垂直间距 | 频率响应 | 20Hz～20K Hz |
输出阻抗 | 75Ω | 输出阻抗 | 75Ω |
输出电平 | 0.5～2.0Vp-p | ||
常规 | |||
增益 | 0 dB | 频带宽 | 340MHz(-3dB) |
切换速率 | 200ns(最大值) | 串扰 | <-50dB@5MHz |
产品描述产品介绍
4O-VS是一款VGA输出信号卡。它有4路VGA输出接口和4 路立体声音频接口，支持音/视频同步切换。兼容CVBS信号输出。
产品特点
l 输出信号卡的每路输出分辨率可通过指令调节：720x480i@60Hz、720x576i@50Hz、720x480p@60Hz、720x576p@50Hz、1280x720p@60Hz、1280x720p@59Hz、1280x720p@50Hz、1280x720p@30Hz、1280x720p@25Hz、1280x720p@24Hz、1920x1080i@60Hz、1920x1080i@59Hz、1920x1080i@50Hz、1920x1080p@60Hz、1920x1080p@59Hz、1920x1080p@50Hz、1920x1080p@30Hz、1920x1080p@29Hz、1920x1080p@25Hz、1920x1080p@24Hz、640x480p@60Hz、640x480p@75Hz、800x600p@60Hz、800x600p@75Hz、1024x768p@60Hz、1024x768p@75Hz、1280x1024p@60Hz、1280x1024p@75Hz、1360x768p@60Hz、1366x768p@60Hz、1400x1050p@60Hz、1600x1200p@60Hz、1440x900p@60Hz、1440x900p@75Hz、1680x1050p@60Hz、1920x1200p@60Hz.
l 支持外嵌音频，且音视频同步；
l 4O-VS与其他无缝输入信号卡进行切换时，切换通道连接的输入信号源分辨率需保持一致；
l 当输出板卡设置为CVBS信号格式输出时，可设置为PAL或NTSC制式，默认为PAL制式；
