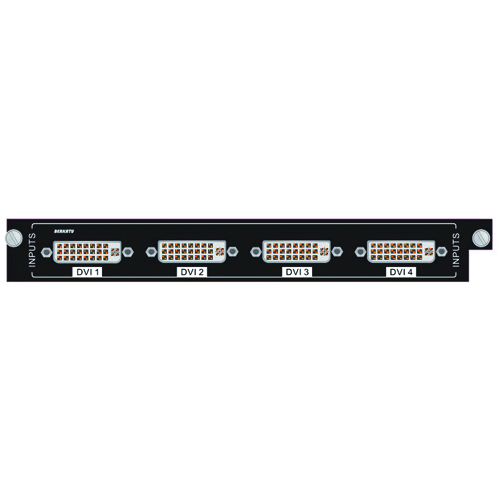

4路DVI无缝信号输入卡
兼容HDMI1.3和HDCP1. 4标准
产品参数输入信号卡 | |||
输入信号 | 4路DVI信号 | ||
输入连接器 | 母端口 DB24+5 | ||
输入电平 | T.M.D.S 2.9V～3.3V | ||
输入阻抗 | 75Ω | ||
常规 | |||
增益 | 0 dB | ||
频带宽 | 340MHz(10.2Gbit/s) | ||
视频信号 | DVI，HDMI，VGA，C-VIDEO，YPbPr | ||
最大时间延迟 | 5nS(±1nS) | ||
串扰 | <-50dB@5MHz | ||
数据类型 | 8bit | ||
切换速率 | 200ns(最大值)串扰 | ||
音频采样率 | 32K，44.1K，48K，88.2K，96K，176.4K,192K | ||
EDID 和 DDC 管理 | 支持延伸显示能力识别（EDID）和显示数据频道（DDC），使用 DVI 和 HDMI的标准 | ||
HDCP 管理 | 支持高带宽数码内容保护（HDCP），使用 DVI 和 HDMI1.3 标准 | ||
产品描述产品介绍
4I-DS是一款多功能信号输入信号卡，具有4路DVI-I输入接口，并且自动识别兼容YPbPr, C-Video和VGA格式的信号。DVI输入兼容 HDMI1.3，支持HDCP1.2，内置自动的 EDID 管理，支持EDID学习功能。
产品特点
l 兼容HDMI1.3和HDCP1. 4标准；
l 支持 HDMI,DVI,C-VIDEO,YPBPR,VGA 五种信号自适应输入；
l 输入信号具有自动倍线功能；
l 可通过指令调节每路输入对应出分辨率： 1024x768@60Hz、1280x720@60Hz、 1280x800@60Hz、1920x1080@60Hz（默认）、 1360x768@60Hz、 1920x1200@60Hz、1600x1200@60Hz；
l 可对视频信号源增加字符，输出时显示屏右上角默认“通道 ”，可发送指令编辑字符、设置字符显示位置和关闭字符显示；
l 拥有嵌入式的EDID管理技术（为HDMI、DVI信号时） ,支持DDC控制；
