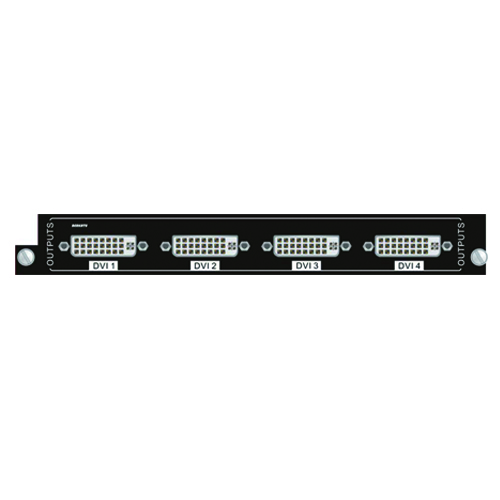

4路DVI多功能信号输出卡
可手动设置输出YPbPr、C-Video 、VGA、HDMI、DVI格式的信号
产品参数输出信号卡 | |
输出信号 | 4路DVI信号 |
输出连接器 | 母端口 DB24+5 |
输出电平 | T.M.D.S 2.9V～3.3V |
输出阻抗 | 75Ω |
常规 | |
增益 | 0 dB |
频带宽 | 340MHz(10.2Gbit/s) |
视频信号 | DVI，HDMI，VGA，C-VIDEO，YPbPr |
最大时间延迟 | 5nS(±1nS) |
串扰 | <-50dB@5MHz |
数据类型 | 8bit |
切换速率 | 200ns(最大值)串扰 |
EDID 和 DDC 、管理 | 支持延伸显示能力识别（EDID）和显示数据频道（DDC），使用 DVI 和 HDMI的标准 |
HDCP 管理 | 支持高带宽数码内容保护（HDCP），使用 DVI 和 HDMI1.3 标准 |
产品描述产品介绍
4I-DS是一款多功能信号输入信号卡，具有4路 DVI-I 输入接口，可手动设置输出 YPbPr、C-Video 、VGA、HDMI、DVI格式的信号。当输出板卡设置为CVBS信号格式输出时，可设置为PAL或NTSC制式，默认为PAL制式。
产品特点
l 可手动设置输出YPbPr、C-Video 、VGA、HDMI、DVI格式的信号；
l 可设置输出为720x480i@60Hz、720x576i@50Hz、720x480p@60Hz、720x576p@50Hz、1280x720p@60Hz、1280x720p@59Hz、1280x720p@50Hz、1280x720p@30Hz、1280x720p@25Hz、1280x720p@24Hz、1920x1080i@60Hz、1920x1080i@59Hz、1920x1080i@50Hz、1920x1080p@60Hz、1920x1080p@59Hz、1920x1080p@50Hz、1920x1080p@30Hz、1920x1080p@29Hz、1920x1080p@25Hz、1920x1080p@24Hz、640x480p@60Hz、640x480p@75Hz、800x600p@60Hz、800x600p@75Hz、1024x768p@60Hz、1024x768p@75Hz、1280x1024p@60Hz、1280x1024p@75Hz、1360x768p@60Hz、1366x768p@60Hz、1400x1050p@60Hz、1600x1200p@60Hz、640x900p@60Hz、640x900p@75Hz、1680x1050p@60Hz、1920x1200p@60Hz等36种分辨率中任意一种输出;
