4路HDMI&SDI无缝输入信号卡
输入信号卡：2路HDMI输入，2路音频输入，2路SDI输入，2路SDI环出
产品参数视频输入 | 音频输入 | |||
输入信号 | 2 路HDMI信号 2路SDI信号（每路带SDI环出） | 输入信号 | 2路立体声信号 | |
输入连接器 | Type A 19P 母头； 母端口BNC连接器； | 输入连接器 | 3.5mm 立体声接口 | |
输入电平 | T.M.D.S 2.9V～3.3V | 输入阻抗 | 75Ω | |
输入阻抗 | 差分线 100Ω | 频率响应 | 20Hz～20K Hz | |
常规 | ||||
HDMI端口： | ||||
色深 | 8 & 10 & 12 bit | 信号类型 | HDMI、DVI | |
带宽 | 6.75Gpbs | 温度 | 0℃～+50℃ | |
湿度 | 10% ～90% | 标准 | 支持HDMI1.3，支持EDID | |
音频格式 | HDMI内嵌音频与模拟音频均只支持PCM | |||
SDI端口： | ||||
输入电平 | T.M.D.S 2.9V～3.3V | 输出电平 | T.M.D.S 2.9V～3.3V | |
输入阻抗 | 75Ω | 输出阻抗 | 75Ω | |
视频信号 | SDI、HD-SDI、3G-SDI | 色深 | 8&10& 12bit | |
工作距离 | 1080P≤100米（请使用优质线材） | 带宽 | 6.75Gbps | |
最高分辨率 | 1080P@60Hz | 工作温度 | 0℃～+50℃ | |
相对湿度 | 10% ～90% | |||
产品描述产品介绍

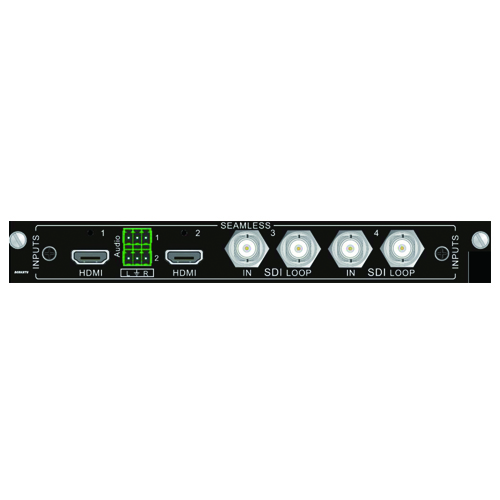

4I-SH是一款HDMI、SDI输入信号卡。有2路HDMI、2路立体声音频输入接口。2路SDI信号输入端口，2路SDI环出端口。
产品特点
l 输入信号卡：2路HDMI输入，2路音频输入，2路SDI输入，2路SDI环出；
l 默认分辨率为1920x1080p@60Hz；
l HDMI端口支持HDMI1.3, HDCP1.3，兼容DVI信号；
l HDMI支持音频加嵌和解嵌功能；
l SDI信号格式支持SDI、HD-SDI、3G-SDI，具有倍线功能，
l 输入信号卡具有字符叠加功能，可通过指令更改字符相关属性，相关指令详见指令表；
l 输入信号卡与其他输出分辨率不可调信号卡配合使用时，可通过指令调节2路HDMI输入对应的输出分辨率，即倍线到背板分辨率支持1360x768、1024x768、1280x720、1280x800、1920x1080、1920x1200、1600x1200；也可通过指令调节2路SDI输入对应的输出分辨率，具体支持如下分辨率：1360x768、1024x768、1280x720、1280x800、1920x1080、1920x1200、1600x1200；
l SDI输出使用同轴线缆传输可支持70米-100米（1080P信号）传输距离；
l 指令选择输入音频为HDMI内嵌音频/外接模拟音频，默认为HDMI内嵌音频；
