中控触摸屏工作原理及应用

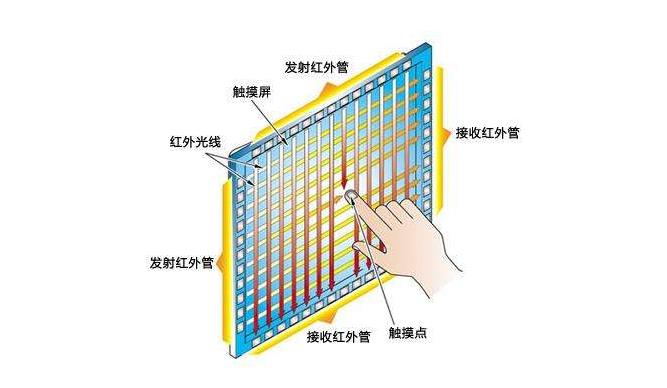

1 触摸屏的基本原理

典型触摸屏的工作部分一般由三部分组成，两层透明的阻性导体层、两层导体之间的隔离层、电极。阻性导体层选用阻性材料，如铟锡氧化物(ITO)涂在衬底上构成，上层衬底用塑料，下层衬底用玻璃。隔离层为粘性绝缘液体材料，如聚脂薄膜。电极选用导电性能极好的材料(如银粉墨)构成，其导电性能大约为ITO的1000倍。

触摸屏工作时，上下导体层相当于电阻网络。当某一层电极加上电压时，会在该网络上形成电压梯度。如有外力使得上下两层在某一点接触，则在电极未加电压的另一层可以测得接触点处的电压，从而知道接触点处的坐标。比如，在顶层的电极(X+,X-)上加上电压，则在顶层导体层上形成电压梯度，当有外力使得上下两层在某一点接触，在底层就可以测得接触点处的电压，再根据该电压与电极(X+)之间的距离关系，知道该处的X坐标。然后，将电压切换到底层电极(Y+,Y-)上，并在顶层测量接触点处的电压，从而知道Y坐标。

2 触摸屏的控制实现

现在很多PDA应用中，将触摸屏作为一个输入设备，对触摸屏的控制也有专门的芯片。很显然，触摸屏的控制芯片要完成两件事情：其一，是完成电极电压的切换;其二，是采集接触点处的电压值(即A/D)。本文以BB(Burr-Brown)公司生产的芯片ADS7843为例，介绍触摸屏控制的实现。

2.1 ADS7843的基本特性与典型应用

ADS7843是一个内置12位模数转换、低导通电阻模拟开关的串行接口芯片。供电电压2.7~5 V，参考电压VREF为1 V~+VCC，转换电压的输入范围为0~ VREF，最高转换速率为125 kHz。

2.2 ADS7843的内部结构及参考电压模式选择

ADS7843之所以能实现对触摸屏的控制，是因为其内部结构很容易实现电极电压的切换，并能进行快速A/D转换。图5所示为其内部结构，A2~A0和SER/为控制寄存器中的控制位，用来进行开关切换和参考电压的选择。

ADS7843支持两种参考电压输入模式：一种是参考电压固定为VREF，另一种采取差动模式，参考电压来自驱动电极。、采用差动模式可以消除开关导通压降带来的影响。两种参考电压输入模式所对应的内部开关状况。

2.3 ADS7843的控制字及数据传输格式

ADS7843的控制字，其中S为数据传输起始标志位，该位必为"1"。A2~A0进行通道选择。MODE用来选择A/D转换的精度，"1"选择8位，"0"选择12位。SER/选择参考电压的输入模式。PD1、PD0选择省电模式："00"省电模式允许，在两次A/D转换之间掉电，且中断允许;"01"同"00"，只是不允许中断;"10"保留;"11"禁止省电模式。

为了完成一次电极电压切换和A/D转换，需要先通过串口往ADS7843发送控制字，转换完成后再通过串口读出电压转换值。标准的一次转换需要24个时钟周期。由于串口支持双向同时进行传送，并且在一次读数与下一次发控制字之间可以重叠，所以转换速率可以提高到每次16个时钟周期。如果条件允许，CPU可以产生15个CLK的话(比如FPGAs和ASICs),转换速率还可以提高到每次15个时钟周期。
